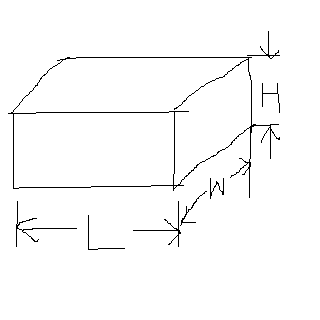

첨부파일을 열어서 보면서 보세요.
WH면의 양측에서 일정한 전류를 흘려보낸다(이 값은 측정기에서 설정되어야 함, A)
위에서 단자를 두개 쓰겠죠(전류단자)
나머지 두개의 단자로 WH 양측면에서 전압을 측정합니다.(V)
총 4개의 단자를 사용했지요. 그래서 4단자법입니다.
그러면 계산을 해야겠지요
오옴의 법칙에 의하면, '전압 = 저항 * 전류'이지요
따라서 저항 = 전압 / 전류, 즉, 전류가 흐르는 도체에서는 전압강하가 생기게 됩니다.(즉, 전압)
그러므로, 저항(Ω)=V/A인 것이지요
굳이 이같은 방법을 쓰는 이유는 일반적으로 사용하는 저항계(2단자)로는 단자까지 사용된 구리선의
저항이 반영되어 정확히 측정할 수 없기 때문입니다...이상
[참고] 위의 방법으로 시험하면 비저항을 측정할 수도 있습니다. 궁금하신 분 연락주셈.
